Product Specification

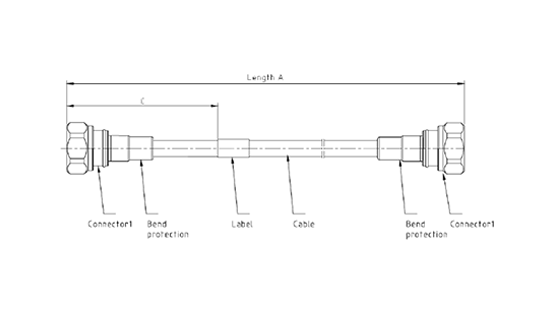

Cable Assembly Details
Cable Series | Interface 1 | Cable | Series 2 | Interface 2 |
---|---|---|---|---|
DIN Plug Straight | 3/8″ S | — | DIN Plug Straight | — |
Electrical Data
Frequency (GHz) | Impedance (Ω) | Return Loss (dB) | DC Breakdown Voltage (V) | IM3 (dBm @ 2×20W) |
---|---|---|---|---|
DC-3.0 | 50 | ≤-27 @ DC-1.0GHz ≤-25 @ 1.0-2.2GHz ≤-21 @ 2.2-3.0GHz |
2500 | ≤-115 |
Environmental Data
IP Grade (Mated Pair) | Temperature Range (°C) |
---|---|
IP68 (20℃, 1m, 1.5H) | -45 ~ +85 |
Mechanical Data
Min. Bending Radius Single (mm) | Repeated (mm) |
---|---|
13 | 25 |
